Bus di campo Cube67

Il bus di campo Cube67 è un sistema dal design modulare per tipologie di installazione perfettamente decentralizzate. La sua flessibilità facilita lo sviluppo di soluzioni adatte ad ogni applicazione.

Cube: il sistema IO modulare e compatto

Il bus di campo Cube è un sistema IO modulare dalle dimensioni ridotte.

Dispone di diverse caratteristiche, quali:

• elevata funzionalità
• connessioni plug-in
• design robusto e compatto
• moduli a tenuta stagna
• ingressi e uscite multifunzione
• grado di protezione che varia da IP20 a IP69K

I moduli vengono installati in prossimità di sensori e attuatori e un cavo di sistema connette i moduli al nodo bus, trasferendo dati e alimentazione. Inoltre, la diagnostica estesa assicura la completa trasparenza delle funzionalità del sistema. Infine, il numero di morsetti all'interno del quadro elettrico è ridotto grazie all'approccio distribuito, liberando spazio.

Le soluzioni Cube sono efficienti ed economicamente vantaggiose per tutto il ciclo di vita di una macchina. Tutto ciò è reso possibile grazie:

• alla progettazione semplificata
• all'assemblaggio rapido della macchina
• alla messa in servizio senza errori
• al funzionamento efficiente del sistema che garantisce la massima operatività

Le peculiarità del sistema Cube

Il sistema bus di campo Cube offre una serie di vantaggi. In particolare:

• Concetti di installazione orientati al cliente, soluzioni che si adattano perfettamente alle singole applicazioni
• Ottimo rapporto costi-prestazioni grazie a progettazione e installazione semplificate
• Flessibilità estrema con porte multifunzione e svariati moduli funzionali (IO-Link, RS485/MOVIMOT®…)
• Indipendente dal sistema “cambiare il bus senza cambiare il sistema” per tutti i sistemi bus più diffusi sui mercati internazionali
• Massima trasparenza grazie a opzioni di diagnostica precise e dettagliate

CUBE67 BROCHURE (PDF)    Cube67 su Onlineshop

Continuità perfetta

Il sistema Cube integra installazione nel quadro elettrico (IP20) e installazione a bordo macchina (IP67) in modo semplice.

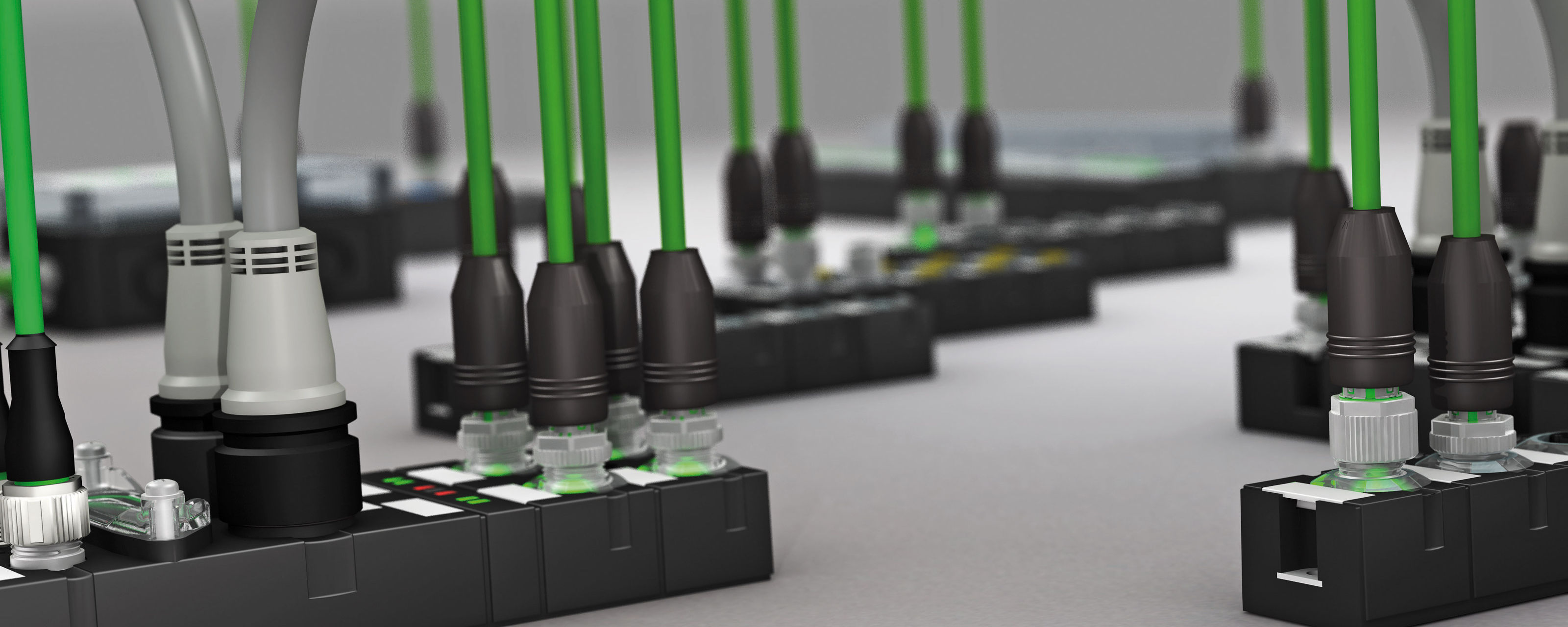

Il sistema Cube67

Cube67 è un sistema modulare IO bus di campodistribuito ed espandibile per applicazioni IP67.

Infatti, consente tipologie di installazione orientate all‘applicazione. Si adatta perfettamente a macchine e sistemi preesistenti in quanto viene installato nelle immediate vicinanze del processo. Un cavo di sistema connette i moduli al nodo bus, trasferendo dati e alimentazione.

Nel dettaglio, il modello Cube67 presenta diversi vantaggi:

• I moduli possono essere posizionati ovunque lungo il cavo di sistema
• Messa in funzione più rapida con l'indirizzamento automatico dei moduli
• Ampia espansione del sistema, linee separate con monitoraggio della corrente intelligente (Mico) nel nodo bus (60 metri)
• Moduli a tenuta stagna, compatti e robusti con grado di protezione IP67 per installazioni nelle immediate vicinanze del processo, nessuna necessità di morsettiere
• Moduli con grado di protezione IP69K facili da pulire (per il settore alimentare)
• Le connessioni a innesto evitano errori di connessione e velocizzano l'installazione e lo smontaggio in caso di trasporto

Il sistema Cube20

Cube20 è un sistema modulare IO bus di campo espandibile per armadi elettrici. Può essere utilizzato come unità a sé stante o con moduli Cube67.

Cube20 è progettato per il cablaggio razionale all'interno del quadro elettrico. L'impiego di molti componenti singoli ha costi elevati, che risultano ridotti al minimo con Cube20.

In particolare, il sistema modulare Cube20 incorpora diverse peculiarità:

• Design compatto, altezza di installazione ridotta
• Alta densità di canali
• 32 canali per modulo I/O, fino a 488 I/O in soli 90 cm
• Fino a 15 moduli con l'indirizzo di un singolo nodo
• Diagnostica dettagliata per singolo canale e morsetti trasparenti con LED per una localizzazione precisa delle anomalie
• Morsetti a molla che non necessitano di manutenzione
